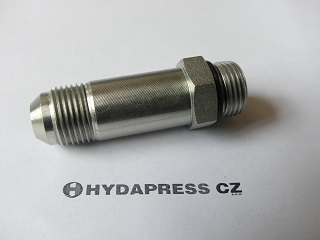

Hrdlo k zašroubování, prodloužené UN/UNF (HRJ UNF OR LONG)
- přípoj 1: vnější závit UN/UNF
- tvar těsnění 1: o-kroužek
- přípoj 2: vnější závit UN/UNF
- tvar těsnění 2: vnější kužel 74°
- konstrukce: hrdlové šroubení prodloužené
- provedení: přímé
- materiál: pozinkovaná ocel
| Označení | G1 | G2 | L1 (mm) |
L2 (mm) |
L3 (mm) |
S (mm) |
OR |
| HRJ 7/16UNF OR LONG | 7/16"- 20 UNF | 7/16"- 20 UNF | 50,5 | 9,1 | 35 | 14 | 8,92x1,83 |
| HRJ 1/2UNF OR LONG | 1/2"- 20 UNF | 1/2"- 20 UNF | 52,5 | 9,1 | 37 | 17 | 10,52x1,83 |
| HRJ 9/16UNF OR LONG | 9/16"- 18 UNF | 9/16"- 18 UNF | 55,5 | 9,9 | 39 | 17 | 11,90x1,98 |
| HRJ 3/4UNF OR LONG | 3/4"- 16 UNF | 3/4"- 16 UNF | 67,5 | 11,1 | 48 | 22 | 16,36x2,20 |
| HRJ 7/8UNF OR LONG | 7/8"- 14 UNF | 7/8"- 14 UNF | 76 | 12,7 | 53 | 27 | 19,18x2,46 |
| HRJ 1.1/16UNF OR LONG | 1.1/16"- 12 UN | 1.1/16"- 12 UN | 89 | 15,1 | 63 | 32 | 23,47x2,95 |
| HRJ 1.5/16UNF OR LONG | 1.5/16"- 12 UN | 1.5/16"- 12 UN | 100 | 15,1 | 72 | 38 | 29,74x2,95 |
| HRJ 1.5/8UNF OR LONG | 1.5/8"- 12 UN | 1.5/8"- 12 UN | 118 | 15,1 | 88,1 | 50 | 37,47x3,00 |
