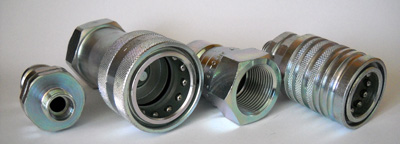

PRŮMYSLOVÉ HADICE Rychlospojky Kuličkové { PUSH-PULL }
Rychlospojky
.jpg)
.jpg)
- přípojka vnitřní závit BSP
- přípojka vnitřní vnější závit metrický
- materiál ocel
- povrchová ochrana s galvanickým povlakem
Násuvné spojky umožňují rychlé připojení.
Díky dvojitému působení posuvného pouzdra je možná funkce Push-Pull při spojení.
Posuvné pouzdro lze montovat s rozpěrným kroužkem do prodloužené přepážky a chová se jako odtrhávací spojka.
Rychlospojka typu PUSH-PULL ZÁSUVKA
Rychlospojka typu PUSH-PULL ZÁSTRČKA
Rychlospojka typu PUSH-PULL ZÁSUVKA lehká řada
Rychlospojka typu PUSH-PULL ZÁSTRČKA lehká řada
Rychlospojka typu PUSH-PULL ZÁSUVKA těžká řada
Rychlospojka typu PUSH-PULL ZÁSTRČKA těžká řada
Rychlospojka typu PUSH-PULL ZÁSUVKA prodloužená řada lehká
Rychlospojka typu PUSH-PULL ZÁSTRČKA prodloužená těžká řada
- přípojka vnitřní závit BSP
- přípojka vnitřní vnější závit metrický
- materiál ocel
- povrchová ochrana s galvanickým povlakem
Násuvné spojky umožňují rychlé připojení.
Díky dvojitému působení posuvného pouzdra je možná funkce Push-Pull při spojení.
Posuvné pouzdro lze montovat s rozpěrným kroužkem do prodloužené přepážky a chová se jako odtrhávací spojka.
Rychlospojka typu PUSH-PULL ZÁSUVKA
| Značení | Připojovací závit | Velikost | Pracovní tlak
( Bar )
|
| RHM G1/8 IR1 | G 1/8'' | 1 | 300 |
| RHM G1/4 IR1 | G 1/4'' | 1 | 250 |
| RHM G3/8 IR2 | G 3/8'' | 2 | 250 |
| RHM G3/8 IR3 | G 3/8'' | 3 | 225 |
| RHM G1/2 IR3 | G 1/2'' | 3 | 225 |
| RHM G3/4 IR4 | G 3/4'' | 4 | 225 |
| RHM G3/4 IR5 | G 3/4'' | 5 | 225 |
| RHM G1 IR5 | G 1'' | 5 | 225 |
| Značení | Připojovací závit | Velikost | Pracovní tlak
( Bar )
|
| RHS G1/8 IR1 | G 1/8'' | 1 | 300 |
| RHS G1/4 IR1 | G 1/4'' | 1 | 250 |
| RHS G3/8 IR2 | G 3/8'' | 2 | 250 |
| RHS G3/8 IR3 | G 3/8'' | 3 | 225 |
| RHS G1/2 IR3 | G 1/2'' | 3 | 225 |
| RHS G3/4 IR4 | G 3/4'' | 4 | 225 |
| RHS G3/4 IR5 | G 3/4'' | 5 | 225 |
| RHS G1 IR5 | G 1'' | 5 | 225 |
| Značení | Připojovací závit | Velikost |
Pracovní tlak
( Bar )
|
| RHM 02/06L | M12x1,5 | 2 | 250 |
| RHM 02/08L | M14x1,5 | 2 | 250 |
| RHM 03/08L | M14x1,5 | 3 | 225 |
| RHM 02/10L | M16x1,5 | 2 | 250 |
| RHM 03/10L | M16x1,5 | 3 | 225 |
| RHM 03/12L | M18x1,5 | 3 | 225 |
| RHM 04/12L | M18x1,5 | 4 | 225 |
| RHM 03/15L | M22x1,5 | 3 | 225 |
| RHM 04/15L | M22x1,5 | 4 | 225 |
| RHM 03/18L | M26x1,5 | 3 | 225 |
| RHM 04/18L | M26x1,5 | 4 | 225 |
| RHM 05/18L | M26x1,5 | 5 | 225 |
| RHM 04/22L | M30x2 | 4 | 225 |
| RHM 05/22L | M30x2 | 5 | 225 |
| RHM 05/28L | M36x2 | 5 | 225 |
| Značení | Připojovací závit | Velikost |
Pracovní tlak
( Bar )
|
| RHS 02/06L | M12x1,5 | 2 | 250 |
| RHS 02/08L | M14x1,5 | 2 | 250 |
| RHS 03/08L | M14x1,5 | 3 | 225 |
| RHS 02/10L | M16x1,5 | 2 | 250 |
| RHS 03/10L | M16x1,5 | 3 | 225 |
| RHS 03/12L | M18x1,5 | 3 | 225 |
| RHS 04/12L | M18x1,5 | 4 | 225 |
| RHS 03/15L | M22x1,5 | 3 | 225 |
| RHS 04/15L | M22x1,5 | 4 | 225 |
| RHS 03/18L | M26x1,5 | 3 | 225 |
| RHS 04/18L | M26x1,5 | 4 | 225 |
| RHS 05/18L | M26x1,5 | 5 | 225 |
| RHS 04/22L | M30x2 | 4 | 225 |
| RHS 05/22L | M30x2 | 5 | 225 |
| RHS 05/28L | M36x2 | 5 | 225 |
| Značení | Připojovací závit | Velikost |
Pracovní tlak
( Bar )
|
| RHM 02/08S | M16x1,5 | 2 | 250 |
| RHM 01/10S | M18x1,5 | 1 | 300 |
| RHM 02/10S | M18x1,5 | 2 | 250 |
| RHM 03/10S | M18x1,5 | 3 | 225 |
| RHM 02/12S | M20x1,5 | 2 | 250 |
| RHM 03/12S | M20x1,5 | 3 | 225 |
| RHM 03/14S | M22x1,5 | 3 | 225 |
| RHM 04/14S | M22x1,5 | 4 | 225 |
| RHM 03/16S | M24x1,5 | 3 | 225 |
| RHM 04/16S | M24x1,5 | 4 | 225 |
| RHM 03/20S | M30x2 | 3 | 225 |
| RHM 04/20S | M30x2 | 4 | 225 |
| RHM 05/20S | M30x2 | 5 | 225 |
| RHM 05/25S | M36x2 | 5 | 225 |
| RHM 05/30S | M42x2 | 5 | 225 |
| Značení | Připojovací závit | Velikost |
Pracovní tlak
( Bar )
|
| RHS 02/08S | M16x1,5 | 2 | 250 |
| RHS 01/10S | M18x1,5 | 1 | 300 |
| RHS 02/10S | M18x1,5 | 2 | 250 |
| RHS 03/10S | M18x1,5 | 3 | 225 |
| RHS 02/12S | M20x1,5 | 2 | 250 |
| RHS 03/12S | M20x1,5 | 3 | 225 |
| RHS 03/14S | M22x1,5 | 3 | 225 |
| RHS 04/14S | M22x1,5 | 4 | 225 |
| RHS 03/16S | M24x1,5 | 3 | 225 |
| RHS 04/16S | M24x1,5 | 4 | 225 |
| RHS 03/20S | M30x2 | 3 | 225 |
| RHS 04/20S | M30x2 | 4 | 225 |
| RHS 05/20S | M30x2 | 5 | 225 |
| RHS 05/25S | M36x2 | 5 | 225 |
| RHS 05/30S | M42x2 | 5 | 225 |
| Značení | Připojovací závit | Velikost |
Pracovní tlak
( Bar )
|
| RHMP 02/06L | M12x1,5 | 2 | 250 |
| RHMP 02/08L | M14x1,5 | 2 | 250 |
| RHMP 03/08L | M14x1,5 | 3 | 225 |
| RHMP 02/10L | M16x1,5 | 2 | 250 |
| RHMP 03/10L | M16x1,5 | 3 | 225 |
| RHMP 03/12L | M18x1,5 | 3 | 225 |
| RHMP 04/12L | M18x1,5 | 4 | 225 |
| RHMP 03/15L | M22x1,5 | 3 | 225 |
| RHMP 04/15L | M22x1,5 | 4 | 225 |
| RHMP 03/18L | M26x1,5 | 3 | 225 |
| RHMP 04/18L | M26x1,5 | 4 | 225 |
| RHMP 05/18L | M26x1,5 | 5 | 225 |
| RHMP 04/22L | M30x2 | 4 | 225 |
| RHMP 05/22L | M30x2 | 5 | 225 |
| RHMP 05/28L | M36x2 | 5 | 225 |
| Značení | Připojovací závit | Velikost |
Pracovní tlak
( Bar )
|
| RHSP 02/08S | M16x1,5 | 2 | 250 |
| RHSP 01/10S | M18x1,5 | 1 | 300 |
| RHSP 02/10S | M18x1,5 | 2 | 250 |
| RHSP 03/10S | M18x1,5 | 3 | 225 |
| RHSP 02/12S | M20x1,5 | 2 | 250 |
| RHSP 03/12S | M20x1,5 | 3 | 225 |
| RHSP 03/14S | M22x1,5 | 3 | 225 |
| RHSP 04/14S | M22x1,5 | 4 | 225 |
| RHSP 03/16S | M24x1,5 | 3 | 225 |
| RHSP 04/16S | M24x1,5 | 4 | 225 |
| RHSP 03/20S | M30x2 | 3 | 225 |
| RHSP 04/20S | M30x2 | 4 | 225 |
| RHSP 05/20S | M30x2 | 5 | 225 |
| RHSP 05/25S | M36x2 | 5 | 225 |
| RHSP 05/30S | M42x2 | 5 | 225 |
