PRŮMYSLOVÉ HADICE Rychlospojky Bezodkapové
Bezodkapové
- bez úniku média při rozpojení
- ploché čela ventilu
- bez průniku vzduchu při spojení
- obsluha jednou rukou
- prstenec zamezující nechtěnému rozpojení
- materiál galvanizovaná ocel
- pracovní teplota: -40 do +100°C ( těsnění nitryl )
-25 do +200°C ( těsnění viton )

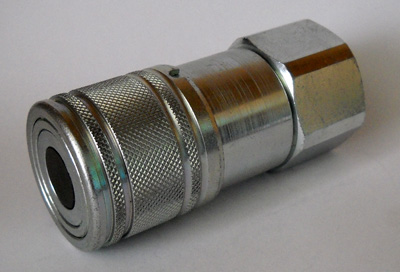

Rychlospojka bezodkapová ZÁSUVKA
Rychlospojka bezodkapová ZÁSTRČKA
Rychlospojka bezodkapová ZÁSUVKA
Rychlospojka bezodkapová ZÁSTRČKA
Rychlospojky bezodkapové ZÁSUVKA
Rychlospojky bezodkapové ZÁSTRČKA
Rychlospojky bezodkapové ZÁSUVKA prodloužený závit
Rychlospojky bezodkapové ZÁSTRČKA prodloužený závit
- bez úniku média při rozpojení
- ploché čela ventilu
- bez průniku vzduchu při spojení
- obsluha jednou rukou
- prstenec zamezující nechtěnému rozpojení
- materiál galvanizovaná ocel
- pracovní teplota: -40 do +100°C ( těsnění nitryl )
-25 do +200°C ( těsnění viton )
Rychlospojka bezodkapová ZÁSUVKA
| Značení | Připojovací závit metrický |
Velikost | Pracovní tlak ( MPa ) |
| RHM 10L 2FS | M16x1,5 | 2 | 350 |
| RHM 12L 2FS | M18x1,5 | 2 | 350 |
| RHM 12L 3FS | M18x1,5 | 3 | 250 |
| RHM 15L 2FS | M22x1,5 | 2 | 250 |
| RHM 15L 3FS | M22x1,5 | 3 | 250 |
Rychlospojka bezodkapová ZÁSTRČKA
| Značení | Připojovací závit metrický |
Velikost | Pracovní tlak ( MPa ) |
| RHS 10L 2FS | M16x1,5 | 2 | 350 |
| RHS 12L 2FS | M18x1,5 | 2 | 350 |
| RHS 12L 3FS | M18x1,5 | 3 | 250 |
| RHS 15L 2FS | M22x1,5 | 2 | 250 |
| RHS 15L 3FS | M22x1,5 | 3 | 250 |
Rychlospojka bezodkapová ZÁSUVKA
| Značení | Připojovací závit ( UNF ) |
Velikost | Pracovní tlak ( MPa ) |
| RHM 9/16 IJ 1FS | UNF 9/16''-18 | 1 | 300 |
| RHM 3/4 IJ 2FS | UNF 3/4''-16 | 2 | 300 |
| RHM 7/8 IJ 3FS | UNF 7/8''-14 | 3 | 330 |
| RHM 1.1/16 IJ 3FS | UNF 1.1/16'' | 3 | 250 |
Rychlospojka bezodkapová ZÁSTRČKA
| Značení | Připojovací závit ( UNF ) |
Velikost | Pracovní tlak ( MPa ) |
| RHS 9/16 IJ 1FS | UNF 9/16''-18 | 1 | 300 |
| RHS 3/4 IJ 2FS | UNF 3/4''-16 | 2 | 300 |
| RHS 7/8 IJ 3FS | UNF 7/8''-14 | 3 | 330 |
| RHS 1.1/16 IJ 3FS | UNF 1.1/16'' | 3 | 250 |
Rychlospojky bezodkapové ZÁSUVKA
| Značení | Připojovací závit ( BSP ) |
Velikost | Pracovní tlak ( MPa ) |
| RHM G1/4 IR 1FS | G 1/4'' - 19 | 1 | 300 |
| RHM G3/8 IR 2FS | G 3/8'' - 19 | 2 | 250 |
| RHM G1/2 IR 2FS | G 1/2'' - 14 | 2 | 250 |
| RHM G1/2 IR 3FS | G 1/2'' - 14 | 3 | 250 |
| RHM G3/4 IR 3FS | G 3/4'' - 14 | 3 | 250 |
| RHM G3/4 IR 4FS | G 3/4'' - 14 | 4 | 250 |
| RHM G1 IR 5FS | G 1'' - 11 | 5 | 250 |
| RHM G1.1/4 IR 6FS | G 1.1/4'' - 11 | 6 | 250 |
| RHM G1.1/2 IR 7FS | G 1.1/2'' - 11 | 7 | 200 |
| RHM G2 IR 8FS | G 2'' - 11 | 8 | 200 |
Rychlospojky bezodkapové ZÁSTRČKA
| Značení | Připojovací závit ( BSP ) |
Velikost | Pracovní tlak ( MPa ) |
| RHS G1/4 IR 1FS | G 1/4'' - 19 | 1 | 300 |
| RHS G3/8 IR 2FS | G 3/8'' - 19 | 2 | 250 |
| RHS G1/2 IR 2FS | G 1/2'' - 14 | 2 | 250 |
| RHS G1/2 IR 3FS | G 1/2'' - 14 | 3 | 250 |
| RHS G3/4 IR 3FS | G 3/4'' - 14 | 3 | 250 |
| RHS G3/4 IR 4FS | G 3/4'' - 14 | 4 | 250 |
| RHS G1 IR 5FS | G 1'' - 11 | 5 | 250 |
| RHS G1.1/4 IR 6FS | G 1.1/4'' - 11 | 6 | 250 |
| RHS G1.1/2 IR 7FS | G 1.1/2'' - 11 | 7 | 200 |
| RHS G2 IR 8FS | G 2'' - 11 | 8 | 200 |
Rychlospojky bezodkapové ZÁSUVKA prodloužený závit
| Značení | Připojovací závit metrický |
Velikost | Pracovní tlak ( MPa ) |
| RHMP 10L 2FS | M16x1,5 | 2 | 350 |
| RHMP 12L 2FS | M18x1,5 | 2 | 350 |
| RHMP 12L 3FS | M18x1,5 | 3 | 250 |
| RHMP 15L 2FS | M22x1,5 | 2 | 250 |
| RHMP 15L 3FS | M22x1,5 | 3 | 250 |
Rychlospojky bezodkapové ZÁSTRČKA prodloužený závit
| Značení | Připojovací závit metrický |
Velikost | Pracovní tlak ( MPa ) |
| RHSP 10L 2FS | M16x1,5 | 2 | 350 |
| RHSP 12L 2FS | M18x1,5 | 2 | 350 |
| RHSP 12L 3FS | M18x1,5 | 3 | 250 |
| RHSP 15L 2FS | M22x1,5 | 2 | 250 |
| RHSP 15L 3FS | M22x1,5 | 3 | 250 |
