PRŮMYSLOVÉ HADICE Rychlospojky k zašroubování
Plastikářské rychlospojky k zašroubování
- materiál: mosaz
- provedení také 90° a 45°
- pracovní teplota -15°C až +150°C
- při použití ó-kroužku z VITONU pracovní teplota : -25°C až +200°C
krátkodobě do +230°C

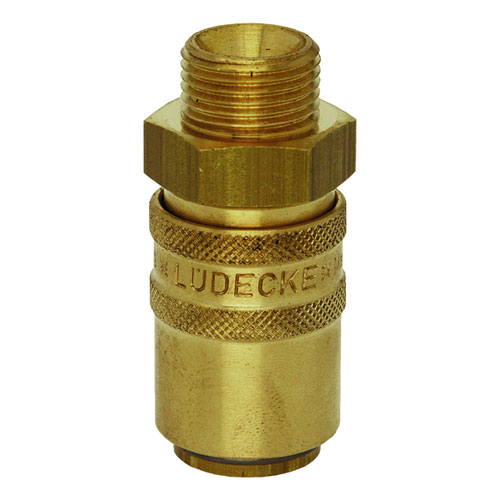

Rychlospojky s ventilkem a s vnějším závitem ( zásuvka )
| Značení | Ø vsuvky ( mm ) |
Připojovací závit ( BSP ) |
Prac. tlak ( bar ) |
| LUD-LKV-06-1/4HB | 06 | G 1/4'' - 19 | 15 |
| LUD-LKV-10-3/8HB | 10 | G 3/8'' - 19 | 15 |
| LUD-LKV-10-1/4HB | 10 | G 1/4'' - 19 | 15 |
| LUD-LKV-13-3/8HB | 13 | G 3/8'' - 19 | 15 |
| LUD-LKV-16-1/2HB | 16 | G 1/2'' - 14 | 15 |
| LUD-LKV-19-3/4HB | 19 | G 3/4'' - 14 | 15 |
Rychlospojky bez ventilku a s vnějším závitem ( zásuvka )
| Značení | Ø vsuvky ( mm ) |
Připojovací závit ( BSP ) |
Prac. tlak ( bar ) |
| LUD-LKOV-09-1/4HB | 9 | G 1/4'' - 19 | 15 |
| LUD-LKOV-09-3/8HB | 9 | G 3/8'' - 19 | 15 |
| LUD-LKOV-13-1/4HB | 13 | G 1/4'' - 19 | 15 |
| LUD-LKOV-13-3/8HB | 13 | G 3/8'' - 19 | 15 |
| LUD-LKOV-19-1/2HB | 19 | G 1/2'' - 14 | 15 |
| LUD-LKOV-19-3/4HB | 19 | G 3/4'' - 14 | 15 |

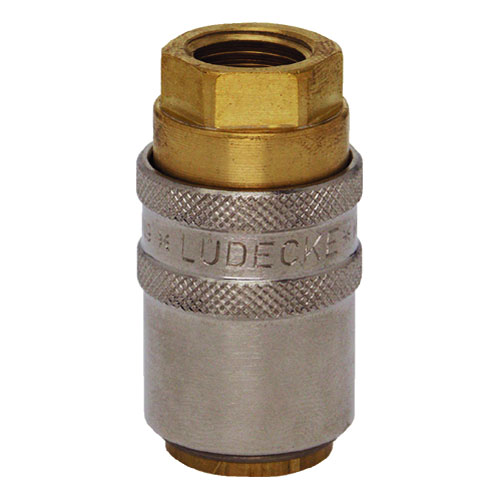

Rychlospojka s ventilkem a s vnitřním závitem ( zásuvka )
| Značení | Ø vsuvky ( mm ) |
Připojovací závit ( BSP ) |
Prac. tlak ( bar ) |
| LUD-LKV-09-1/4IR | 9 | G 1/4'' - 19 | 15 |
| LUD-LKV-13-1/4IR | 13 | G 1/4'' - 19 | 15 |
| LUD-LKV-13-3/8IR | 13 | G 3/8'' - 19 | 15 |
Rychlospojka bez ventilku s vnitřním závitem ( zásuvka )
| Značení |
Ø vsuvky |
Připojovací závit ( BSP ) |
Prac. tlak ( bar ) |
| LUD-LKOV-09-1/4IR | 9 | G 1/4'' - 19 | 15 |
| LUD-LKOV-13-1/4IR | 13 | G 1/4'' - 19 | 15 |
| LUD-LKOV-13-3/8IR | 13 | G 3/8'' - 19 | 15 |

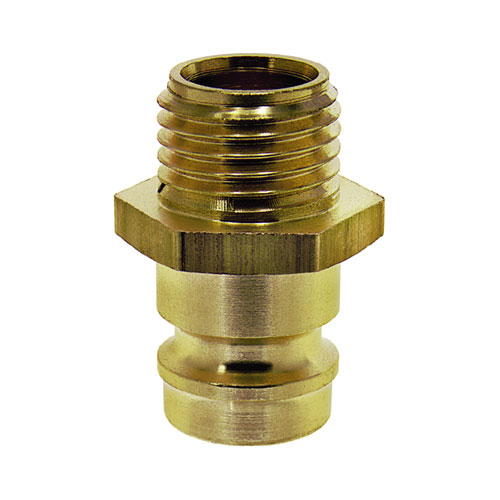

Vsuvka s ventilkem do rychlospojky s vnějším závitem
( zástrčka )
| Značení | Ø vsuvky ( mm ) |
Připojovací závit ( BSP ) |
Prac. tlak ( bar ) |
| LUD-NV-09-1/4HB | 9 | G 1/4'' - 19 | 15 |
| LUD-NV-13-3/8HB | 13 | G 3/8'' - 19 | 15 |
| LUD-NV-19-3/4HB | 19 | G 3/4'' - 14 | 15 |
Vsuvka bez ventilku do rychlospojky s vnějším závitem ( zástrčka )
| Značení | Ø vsuvky ( mm ) |
Připojovací závit ( BSP ) |
Prac. tlak ( bar ) |
| LUD-NOV-09-1/4HB | 9 | G 1/4'' - 19 | 15 |
| LUD-NOV-13-3/8HB | 13 | G 3/8'' - 19 | 15 |
| LUD-NOV-19-3/4HB | 19 | G 3/4'' - 14 | 15 |
